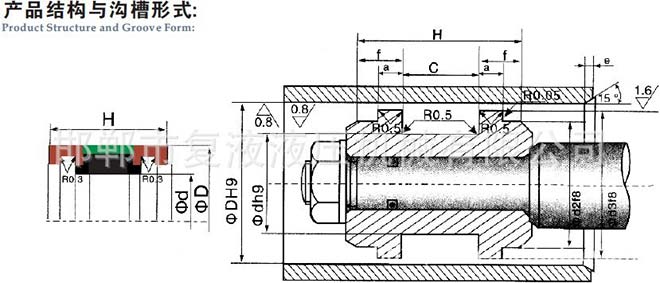

有两个导向支撑环，一个密封环和一个弹性橡胶圈组成，导向环起定位和导向左右，弹性橡胶圈提供了足够的预紧力，并对密封环的磨损和补偿起补偿作用，保证高压低压良好密封性能，适应于液压缸活塞密封，特别适用于高压重载双向密封

工作压力：0—50MPa    最高70MPa

往复速度：≤1.5m/s

使用温度：-40℃～+200℃  （取决于弹性体材质）

适用介质：液压油、水、汽等

优点：

优良的滑动性能，无爬行现象

形状稳定性好，耐磨强度高，化学稳定性好，大大改善了抗挤压特性

使用寿命长

应用在中负荷到高负荷的液压系统

材料：

耐磨环和挡圈由聚四乙烯复合材料制成

弹性体由丁腈橡胶制成
